  • 「「続」スマートグリッド社会成熟度モデル(第1回)」
株式会社オージス総研   乾 昌弘



 昨年後半、「スマートグリッド社会成熟度モデル」第1回から第6回まで連載いたしました。今後は「続」を付けることによって、不定期で掲載してまいりたいと思います。今回は、成熟度モデルの内容とは離れますが、最近話題になっているEV充電インフラに関する内容を取り上げたいと思います。

1. 燃料電池車普及に向けたインフラ整備シナリオ作成の経験より[1][2][3]

 私は以前、(財)エネルギー総合工学研究所に出向し、NEDOからの委託を受けて、「燃料電池車(FCV)普及に向けたインフラ整備シナリオ」の検討を行いました。充電インフラとは違い、水素ステーションの検討ですので、かなり複雑なものでした。当時は、まだ電気自動車(EV)よりFCVの方が期待されていたと思います。
 シナリオ作成での課題の一つは、かなりFCVが普及した時は、ニーズに合わせてステーションを決めればよいのですが、黎明期はFCVの台数に比してステーションが多くないと、必要な時に水素を補充できなくなります。かといって、経済性の面からむやみに設置することはできません。シナリオ作成の一つの方法は、1950年代頃のガソリンスタンドの普及状況を調べればよいのですが、古くて資料がなかなかみつからないのと、今の時代とは取り巻く状況も違うことから、私は他の方法を探すことにしました。

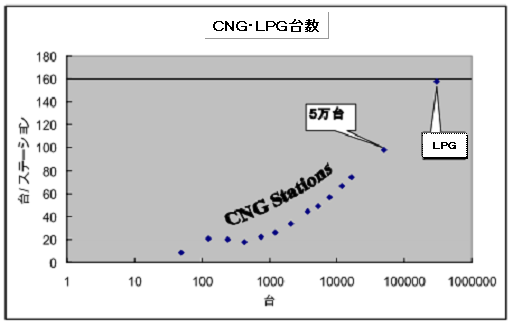

 そこで、天然ガス自動車(NGV)の普及に注目して、1年ごとのNGVの保有台数と天然ガス(CNG)ステーション数を集めてみました。図1の縦軸が、カバー率と呼ばれる台数/ステーション、横軸が台数のLOGをとった数値です。この時は、5万台に達する時に必要な水素ステーション数を求めることが目的でした。さらにLPG車の当時の最新データも入力しました。100台程度付近は、特異点が現れていますが、その後は、滑らかな曲線になっています。5万台の時のカバー率は、ちょうど100で、水素ステーション数は、500箇所となります。

NGV台数とCNGステーション数の関係図
図1.NGV台数とCNGステーション数の関係図([3]より引用)

 このようにしてトップダウンで統計処理による結果と、ボトムアップで必要なステーション設置場所を特定していくことが必要になります。当時、米国カリフォルニア州で水素ハイウェイ構想が発表になりました。FCVは走行距離が比較的短いため、高速道路に水素ステーションを作ろうというものでした。このような考え方は充電インフラにも受け継がれています。
 その他、水素特有の課題もありました。例えば、ある程度規制緩和は行われましたが、保安距離など法規制による制限があります。

2.電気自動車(EV)普及が黎明期の充電インフラについての考察

 バッテリーが予想以上に進化しているために、EVに対する期待が高まっています。特に、充電インフラは、水素ステーションに比べて実現しやすいという利点があります。家庭で充電装置を持つことも可能ですが、最初は少ないと考えられます。また、バッテリー能力により、フリート走行(ある範囲内を移動)にならざるを得ません。従って、NGVやFCVと同様に計画的な充電インフラの構築が必要となります。
 大阪府は、EVアクションプログラムを作成して、EV普及に努めています。また、大阪府内に20基ほどの急速充電器が設置されています。先日のセミナーで設置場所の検討方法の説明がありましたので、御紹介します。[4]

(1) 東京電力の調査により、15×8Km四方に2基あれば、安心して走行ができる。大阪府に当てはめると、20基必要となる。
(2) 次の評価項目を評価して場所を選定
郵便局や携帯電話基地局に使われているボロノイ法を用いて、効果的な配置バランスを検討
主要幹線道路からの距離
高速道路インターチェンジからの距離
開放時間

 このようにいろいろな手法を用いて、経済的で効果的な設置数、設置場所の決定が必要となります。

 最後にEVに期待するとともに、もちろん低炭素社会を実現するための重要な柱として、EVよりも走行距離が長いFCVにも期待しています。(FCVは、2015年実用化に向け、13社による共同声明が発表されました。)

(参考文献)
[1] M.Inui, H.Iwabuchi, K.Fukuda,”A Strategic Scenario of Infrastructure Construction for FCVs”, World Hydrogen Energy Conference, June 27, 2004

[2] 乾昌弘、福田健三「燃料電池車普及に向けたインフラ整備シナリオの検討」P20-P27、水素エネルギーシステム VOL.31 NO1 2006

[3] (財)エネルギー総合工学研究所「水素安全利用等基盤技術開発 水素に関する共通基盤技術開発『水素シナリオの研究』」成果報告書、2005年3月

[4] 大阪府商工労働部 新エネルギー産業課「大阪府のEVを中心とした産業振興」新エネルギーセミナーin大阪、2011年2月2日

 執筆者略歴
乾昌弘 技術士(情報工学部門)
株式会社オージス総研 技術部 部長補佐
1979年:京都大学工学部精密工学科卒業
1981年:東京大学大学院工学系研究科修士課程修了
1981年:大阪ガス入社
1991年:オージス総研出向
2003年:財団法人エネルギー総合工学研究所出向
2006年より現職
