クラス間の関係

	次は、これらのクラス間の関係について考えることにしよう。分析段階では、関連と集約という２つの関係を使用するんだよ。関連は、クラスとクラスの間の双方向の意味的な接続を表す関係のことで、ただの線分で表すんだ。集約も関連の一種なんだが、一方のクラスともう一方のクラスが「全体－部分」を表す関係になっているんだよ。例えば、「注文商品」と「注文」との間に関連があるのは分かると思うが、「注文商品」は「注文」の情報の一部だと考えると、集約になるよね？
	表記法も違うんですよね？
	そうだよ。集約の場合は、関連の全体を表す方のクラスに白抜きの菱形を付けるんだよ。
	関連に名前を付けることはできるのですか？
	関連の意味を明らかにするために、関連名を付けることができるよ。あるいは、関連名の代わりにロールを定義することもできるんだ。ロールは、一方のクラスから見たもう一方のクラスの目的や立場を示すもので、関連の一方または両方の端にロールの名前を付けて表すんだよ。そして、関連を引くときには、分かる範囲で多重度を決定しよう。
	多重度とは何ですか？

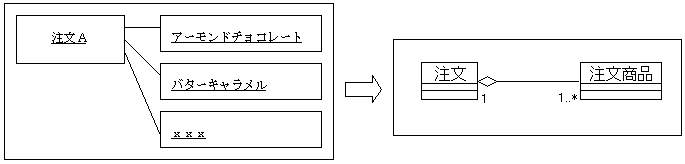

	多重度とはクラス間のインスタンスの数の対応関係を表すもので、一方のクラスのインスタンスが、もう一方のクラスのいくつのインスタンスと関係するかを示すんだ。例えば、１回の注文に対しては、複数の注文商品が存在するよね？図3.4.3の左の図はそれを具体的なオブジェクトで表したものだよ。オブジェクトは、オブジェクト名の下に下線を引くことでクラスと区別していることを覚えておこう。クラス図では、図3.4.3の右の図のように表すんだよ。

	なるほど。右の図では、「注文」クラスと「注文商品」の多重度が「１」対「１以上」ということを表しているのですね？また、「注文」を全体とすると、ひとつひとつの「注文商品」は部分と考えることができるので、集約の関係になるのですね？
	そうだよ。それに、多重度を決定するときに、モデル化される問題や仕様について明らかになることもあるから、多重度を記述しておくことは大切なんだよ。では、クラス間の関係を考えながらクラス図を作成してみよう。

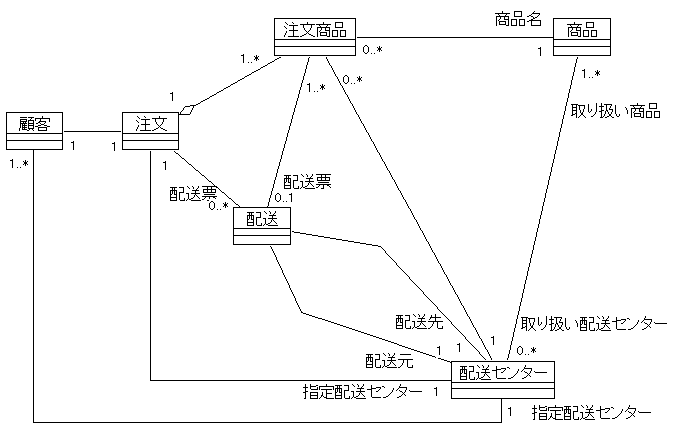

	このようにクラス間に関連を引いてみましたがどうでしょうか？関連の意味を分かりやすくするために、分かる範囲でロール名も入れています。「配送センター」は指定配送センターの役割を持つ場合と別の配送センターの役割を持つ場合があるので、「配送」クラスから「配送センター」を見た場合には役割に応じて２種類の関連があると思いました。ですから、「配送センター」に対してそれぞれ「配送先」、「配送元」というロール名を付けました。
	ロール名や関連名は必須ではないので、このように必要な部分に書いておけばいいだろう。では、多重度についてはどうなっているのかな？
	注文商品によって配送票が必要な場合と必要じゃない場合があるので、「注文商品」に対する「配送」の多重度は「0または1」にしました。一方、１枚の配送票が受け持つ商品は複数あり得るので、「配送」に対する「注文商品」の多重度は、「１以上」にしました。また、「配送」と「配送センター」の間の２本の関連については、ひとつの配送情報につき「配送先」と「配送元」はひとつに決まるので、「配送センター」側の多重度を「1」としました。
