UMLモデリングカフェ第19回：印鑑をモデリングする

モデリング

毎回、身近にあるモノや出来事など、簡単な【お題】を出題し、皆様にモデリングをして頂きます。次回の記事で、皆様の解答モデルの中から3つほど取り上げて、コメントを付けていくかたちで進めていきます。

前回の問題（Web 日記）
読者解答モデル　－　本文で紹介できなかった解答モデル
解答例
今月号の問題 (出題)
解答モデルの送付について
参考文献

1．前回の問題（ Web 日記）

前回の問題をもう一度確認しておきましょう。

【お題18】Web 日記

以下の状況を読んで、Web 日記をモデリングしてください。

『Square 日記サービス』では、会員になることで以下のサービスを受けられます。

会員は日記を書くことができます。テーマ毎に複数の日記を書くこともできます。
日記は日付単位で更新できます。
会員は、別の会員の日記にコメントを付けることができます。

不足する情報は適宜補っていただいて結構です。補った情報は、コンセプトに記述してください。解答はクラス図で表現して下さい。クラスには必要な属性を、関連には多重度を明記するのがポイントです (解答時間の目安は15分～30分です)。

ポイント解説

このお題では次の２つがポイントでしょう。

会員と日記の関係
会員と日記、コメントの関係

会員と日記の関係では、テーマをどう考えるかが問題になるでしょう。特にテーマを設けていない日記の場合、特定のテーマに沿った日記の場合で、何が異なるのか、もしくは同じなのか、です。本質的には、会員が日記を書く、というだけの関係かもしれません。テーマがある場合もない場合も、その関係は変わらないからです。それに比べればテーマは、日記に付随した情報、くらいの位置付けかもしれませんね。

会員と日記、コメントの関係では、日記を書く会員とコメントを付ける会員が異なる、というのが問題になるでしょう。ただ、役割の違いと捉えれば、難しくはないと思います。

2. 読者解答モデル

いつものように、当カフェのマスターとヒトクセある！？常連たちと一緒に解答モデルを見ていきましょう。コーヒーなどを飲みながら、皆様も一緒にわいわいやる感じで考えてみてください。

読者解答1：ランバ・ラル様

コンセプト
とにかくシンプルに。付け足そうと思えばいくらでも増やせそうだが、あくまでもお題にある内容に忠実に。テーマをクラスにしたくなるが「テーマ」をクラスにしない。
モデル
- クラス図

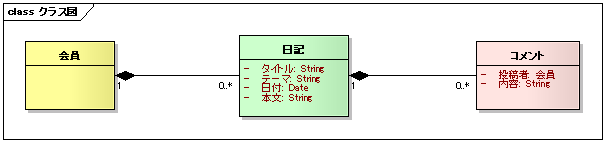

  図 1 ランバ・ラル様の解答モデル - クラス図
- オブジェクト図

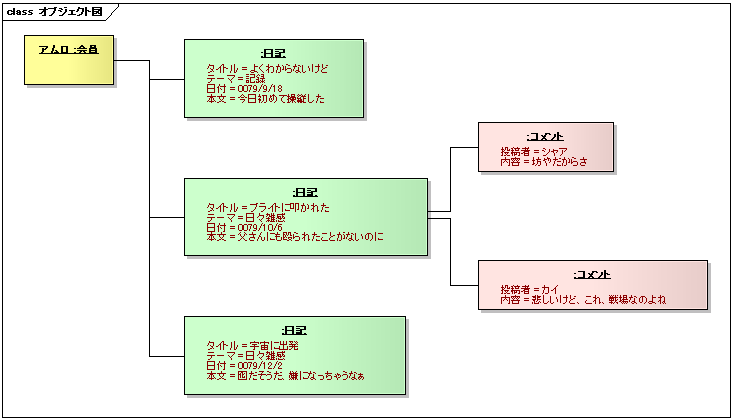

  図 2 ランバ・ラル様の解答モデル（オブジェクト図）
感想
- 難しかったところ
  オブジェクト図
- モデルについて自己評価
  75点

久本くん		趣味全開のオブジェクト図ですね（笑）。でも、とっても分かりやすいモデルです。コンセプトにあるように、お題をシンプルに表現していますね。
マスター		ええ。「会員」が「日記」を書くこと、「日記」には「コメント」が付くこと、が一目で分かります。
吉井さん		うん。でもお題にある『テーマ毎に複数の日記を書くこともできます。』が表現されていないのかな。
久本くん		「日記」クラスの属性に「テーマ」がありますよ。
吉井さん		本当だ。「日記」に付随する情報という理解なんだね。
唐沢さん		「テーマ」をクラスにしない、という判断をされた理由を知りたいですね。
マスター		そうですね。モデルが妥当かを判断するには理由が欲しいところです。
唐沢さん		「テーマ」をクラスにするとしたら、どう表現しますか？
久本くん		わたくしでよければ（笑）・・・「会員」と「日記」の間に「テーマ」クラスを挟みます。
吉井さん		それだと、「会員」が「日記」を書くということが分かりにくくならない？間じゃなくて「日記」の上に「テーマ」を置いてもいいかな。
マスター		「会員」が「日記」を書くことが本質ということでしょうか。
唐沢さん		そう考えるのも１つでしょう。確かに『Square 日記サービス』には「テーマ」がありますが、日記には必ずテーマがある訳ではないですから。
マスター		なるほど。本質的な部分を中心に、変化する部分を周辺にということですね。oO（・・・解答例も改善できますね）
◇
唐沢さん		「コメント」クラスに「投稿者：会員」という属性がありますが、これには違和感があります。
久本くん		「会員」クラスが出ているので、「会員」と「コメント」の関連で表現するのが自然な気がします。
吉井さん		文法の細かいことを言えば間違いとは言い切れないけどね。でも、妥当な表現は関連かな。よろし？（笑）
マスター		クラスにするか属性にするかというのは、何か基準があるものでしょうか？
唐沢さん		久本くんに聞いてみたら？
久本くん		そういう言い方、やめてほしいものだな。（笑）
吉井さん		久本くんなら出来てよ。（笑）
久本くん		おだてないでください！（笑）
マスター		皆さん、お好きですね・・・
唐沢さん		脱線はこのくらいにして、実際のところ、ケースバイケースでしょう。私は概念の境界を意識します。その概念の内側にあるものか外側にあるものかです。
久本くん		難しいですね。
唐沢さん		この場合、会員はコメントという概念の内側にあるものか？というと、違うでしょう。少なくとも、会員が日記を書くことは、コメントとは関係のない外側の話ですから。
◇
マスター		難しかったところで、オブジェクト図となっていますが、しっかり描けていると思うのですが。
吉井さん		うん。描けてると思うよ。どの辺が難しかったのかな。

読者解答2：猫娘様

コンセプト
- 会員は１つ以上複数のテーマに参加できる。（コミュニティ）
- 会員は参加テーマに１日１つまで日記を投稿できる。
- 会員は参加テーマの他の会員、又は自分の日記にコメントを投稿できる。
- 本文のない日記にコメントはつけられない。
- テーマ内の日記は会員毎に前後の参照が可能である。
モデル
- クラス図

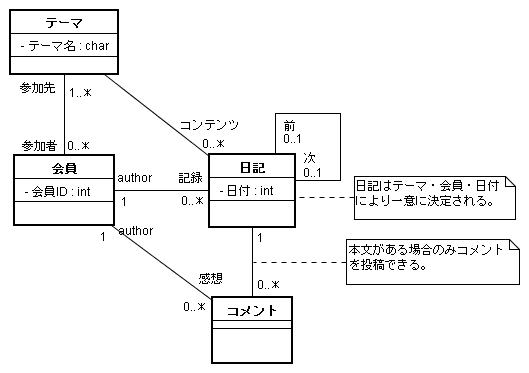

  図 3 猫娘様の解答モデル（クラス図）
- オブジェクト図

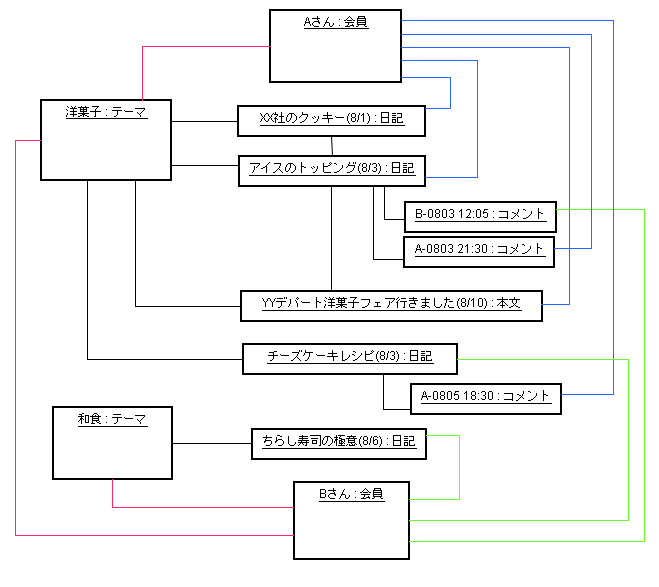

  図 4 猫娘様の解答モデル（オブジェクト図）
感想
- 難しかったところ
  テーマに投稿する日記ということで、テーマ・会員・コンテンツの関係をどうするかが難しかった。
- モデルについて自己評価
  80点。

マスター		テーマを「コミュニティ」と捉えられたのですね。
久本くん		面白いですね。
吉井さん		単に個人的なテーマではなく、複数人でテーマを共有するということかな。同じ趣味、同じ興味の人が集まるのは面白そうだね。
唐沢さん		コミュニティの中で個人が日記を書くというのは、実際にあるのでしょうか？
久本くん		コミュニティになると、スレッドを立てて議論する感じでしょうか。
マスター		日記とは少し事情が異なりそうですね。
吉井さん		そうだね。あるテーマのコミュニティがあって、お題（スレッド）があって、そのスレッドにコメント書き込んで議論する、意見交換するという感じだね。掲示板か。
久本くん		コミュニティとは少し違いますが、同じテーマに興味があって日記を書いている人を探すのに、このモデルは良い気がします。
吉井さん		ふむ。「テーマ」と「会員」の関係が変わってくるけど、例えば「興味がある」という意味の関連だとすると、そうなるね。
唐沢さん		「テーマ」は「日記」に付けるタグというイメージでしょうか。
マスター		なるほど。そう捉えた場合も同じようなモデルになりますね。
吉井さん		このモデルは「テーマ」に関する本質を捉えているんだろうね。良いモデルだよ。
◇
久本くん		コンセプトの最後「テーマ内の日記は会員毎に前後の参照が可能である。」は必要なんでしょうか。
マスター		日記が日付順に並んでいると分かる気がしますね。
唐沢さん		必要です。ないと「前」「後」の関連の意味が曖昧になってしまいます。
久本くん		曖昧ですか？　日付順に並ぶしかないと思うのですが・・・
吉井さん		「テーマ」と「日記」の関連を考えてみよう。この関連は、特定の「会員」の場合ではなく、その「テーマ」に沿って書かれた「日記」全部を含んでいるよ。
マスター		なるほど。つまり、いろいろな「会員」が書いた「日記」があるということですね。「前」「後」というのが、「会員」は関係なく、投稿順という意味にもなることがあるんですね。
唐沢さん		ええ。興味があるのは特定の「会員」の日記を追いかけること、と明示しています。必要なコンセプトです。
久本くん		よく考えられてますね。すごい。

読者解答3：楢崎様

コンセプト
会員に着目する。
モデル
- クラス図

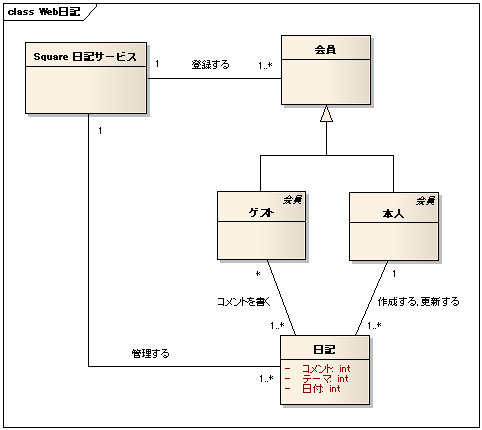

  図 5 楢崎様の解答モデル - クラス図
感想
- 難しかったところ
  日記について詳細にモデリングできていない。
- モデルについて自己評価
  日記についての分析が十分でないと思う。

マスター		コンセプトで『会員に着目する』とあります。
吉井さん		ふむ。日記を書くときとコメントを付けるときで、「会員」の何かが違う、ということに気付いたんだね。
久本くん		違いますか？
唐沢さん		モデルにあります。「日記」を書いた本人は「日記」を更新することができますが、それ以外の人はできません。
マスター		きっと、削除するのも本人しかできないでしょうね。
久本くん		そっかあ。なるほどです。
マスター		ええ。日記を書いた「本人」と、コメントを書く「ゲスト」は違うということを表現しているんですね。これに気付かれたのはすばらしいと思います。
久本くん		でも・・・「本人」クラスと「ゲスト」クラスは何か変な感じがします。
唐沢さん		ええ。「会員」それ自体の性質の違い、分類の違いであれば汎化関係で表現して良いのですが、今回は違います。
吉井さん		うん。「日記」と「会員」の関わり方で違いが出てくるんだよね。だから、「会員」の役割、見え方が違うのであって、「会員」自体の分類じゃないね。
久本くん		「会員」と「日記」の間に、違う意味の関連が２本あるということですか？
マスター		そうですね。「会員」は、片方では「所有者」という役割、もう片方では「ゲスト」という役割になりますね。
◇
吉井さん		これは印象なんだけど、全体的に振る舞い側面の方が強い感じだね。
久本くん		どうしてですか？
マスター		関連にロール名（関連端名）がないからでしょうか。
吉井さん		うん。関連が全部「○○が△△する」という形になっていることと、ロール名がないことが大きいかな。あと、「コメントを書く」という関連名は、名前の中に目的語が入ってる。
久本くん		でも、クラスは「会員」「日記」というようにモノが出ていますよ。
マスター		ええ。そこは良いですね。
唐沢さん		「日記」クラスを見ると「コメント」が属性に入っています。関連名が説明的で、目的語で対象がコメントであることを表現しています。
マスター		情報に注目してクラスを整理し、ロールを考えれば、構造的に表現することができそうですね。
吉井さん		せっかくコンセプトに『会員に着目する』とあるので、着目した結果が欲しいかな。
久本くん		そうですね。「会員」はどんなモノ、どんな性質のモノなのかが欲しいです。
マスター		難しかったところ、自己評価の『分析が十分でない』に繋がりますね。
唐沢さん		着目すると何が言えるのか、何が分かるのかが大切です。

3. 解答例

解答例としまして、当カフェのマスターのモデルを紹介致します。コンセプト次第でモデルは変わりうるものですから、正解としてではなく、１つの考え方としてご覧ください。

解答例

コンセプト
会員は、テーマを作り、そのテーマに対して日記を書くと考える。
- 特にテーマがなく日記を書く場合は、「テーマ無し」というテーマで日記を書くとする。
- 会員は複数のテーマを持つことができる。
- 会員はテーマに対して日記を書く。日記は日付単位で書ける。また、日記は日付順に並んでいる。
会員は、日記に対してコメントを付けることができる。
- コメントは、ある会員が、ある日記に対して付けるものである。
モデル
- オブジェクト図

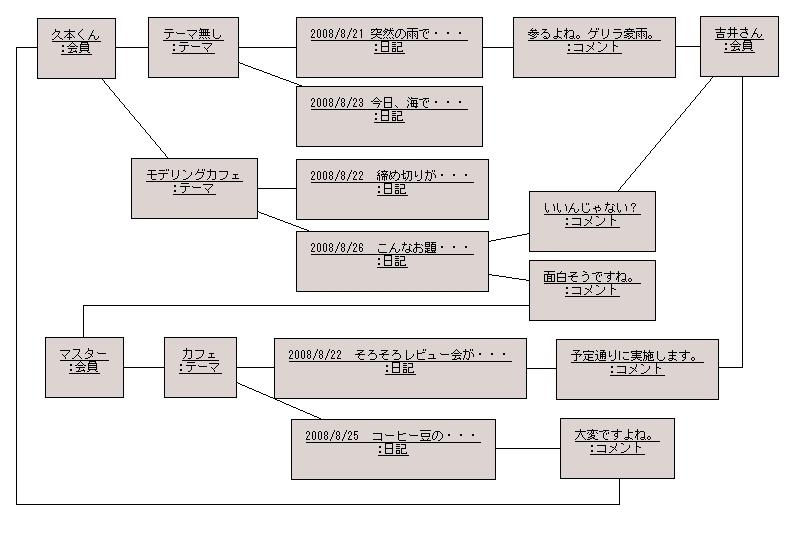

  図 6 解答例のオブジェクト図
- クラス図

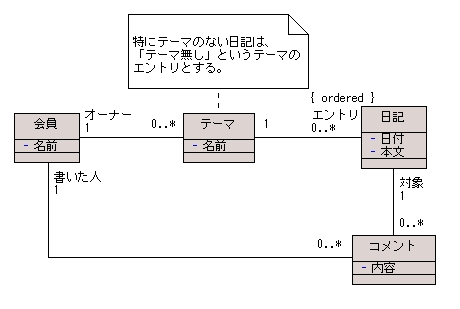

  図 7 解答例のクラス図
