「＜Part 2＞人工知能技術の過去と現在（３）」

2018.08.10 株式会社オージス総研　　乾　昌弘

１．はじめに

今回は、ディープラーニングの「Explainable Artificial Intelligence (XAI)」と「見える化」について概要を説明します。

２．「Explainable Artificial Intelligence (XAI)」について

２－１．ＸＡＩとは、

（１）「Back Propagation」が話題になった30年前からそうでしたが、「ディープラーニング」でうまく機械学習できたとしても「なぜそういう結果になったか」を説明することができません。単にそれぞれのリンクの重み付けが変化しただけです。そのため、説明機能を可能にする研究が行われています。これを「ＸＡＩ」と呼んでいます。
(Back Propagationは以下を参照)
４．ニューラルネットワーク（Back Propagation）

（２）図１に「ＸＡＩ」の流れを示します。もし、このような機能が可能になれば「訓練データや機械学習方法を改善していくこと」もできます。

（３）訓練データはRPA (Robotics Process Automation) で自動作成できる可能性もある。

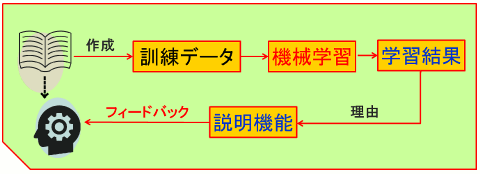

ＸＡＩの概念図
図１．ＸＡＩの概念図

２－２．フィードバック制御との比較

（１）結果をフィードバックするという観点から、フィードバック制御を思い出したので、それとの比較をしてみる。

（２）図２のように目標値に従って制御するのであるが、ノイズや制御対象の特性などにより、誤差が生じる。従って誤差を補正するように制御を行う。

（３）「ＸＡＩ」もこのようなことができれば便利になると思います。

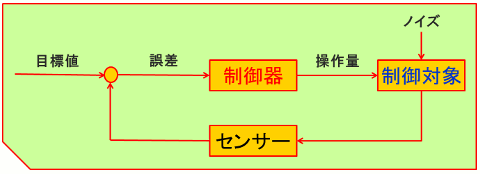

フィードバック制御の概念図
図２．フィードバック制御の概念図

２－３．「ＸＡＩ」の第1歩「見える化」

（１）「教師あり学習」の代表格であるＣＮＮ(Convolutional Neural Network)の説明機能の第1歩として「見える化」を紹介します。これは、画像のどの部分に注目して判断したかがわかる機能です。

（２）「Ｇｒａｄ‐ＣＡＭ」
タグ付けされたクラス（例：犬、猫）に対して影響の大きい画像の箇所を「変化を加えて大きい変化が現れる場所を平均化」して決定するやり方です。変化の大きさは一般的に「Gradient」と呼ばれているので、この方法は「Ｇｒａｄ‐ＣＡＭ」と命名されています。結果は「ヒートマップ」で表され、ソフトウェアは公開されています。
※変化が大きいということは、影響が大きいということに等しいと思われる。

（３）ただし、誤った認識をしている場合に「どのように学習し直したらよいかが、わからない」ことがあるという欠点があります。
　一般的に説明機能は、デバッガーとしての役割を果たす時があるのですが「見える化」だけでは不十分な場合があると言えます。

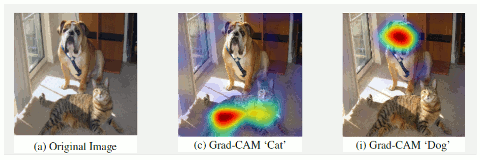

Grad-CAMによるＣＮＮの注目箇所（Citation from Reference 1. Fig. 1）「再掲」
図３．Grad-CAMによるＣＮＮの注目箇所（Citation from Reference 1. Fig. 1）「再掲」

※「Gradient」:実用的にいろいろな分野で使用されているため、大学入学後すぐに習う。内容は偏微分で分母の変数のみに対して微分を行い、計算方法は高校で習った微分法と同じ。「ｄ」は「ディー」と言うのに対して「デールント」と言う。と習った。ドイツ語で「まるいディー」という意味らしい。

Gradientの例
図４．Gradientの例

（４）ＣＮＮなどディープラーニングは、図５の例に示すようにアプリケーションが広範囲に及ぶので、効果が大きいと考えられる。

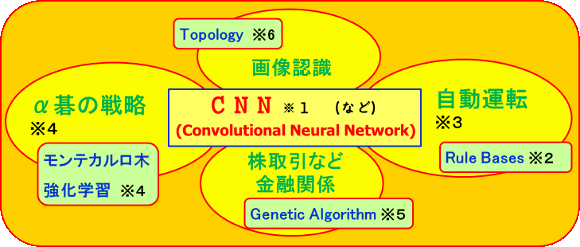

ＣＮＮなどの応用例（ご参考）
図５．ＣＮＮなどの応用例（ご参考）

※１２．ＣＮＮ(Convolutional Neural Network)
※２２．エキスパートシステム、BRMS （Business Rule Management System）
※３３．自動運転
※４３．α碁の戦略
※５３．Genetic Algorithm
※６[Topology] 後日、掲載予定。

「Reference」
1. Ramprasaath R. Selvaraju， Michael Cogswell ， et al，: "Grad-CAM: Visual Explanations from Deep Networks via Gradient-based Localization"， Mar 2017

「余談」
１．「東ベルリン」のはずが「西ベルリン」で論文発表

（１）27年前のことですが、東西ドイツが統一した後、ベルリンの国際ガス会議で「ＩＣＡＩ(Intelligent Computer Aided Instruction)」の論文発表を行いました。事前募集で論文を送った時は、東ドイツの東ベルリン開催予定であったので、採択（accept）の返事は共産圏のため「わら半紙のような」粗悪な紙に印字されていました。

（２）統一後、西ベルリンに会場が変更になりました。西ベルリンは周りを壁で囲まれていたために、ひっそりとした都市という印象でした。東ベルリンは、立派な建物が並んでいましたが、汚いポンコツの車が多数放置されていました。

（３）壁もほとんど残っていましたが、今では見違えるような大都市になっていることでしょう。

※ＩＣＡＩは以下を参照
３－１．ＩＣＡＩ(Intelligent Computer Aided Instruction)とは、

写真１．ベルリンの壁（1991年7月9日現在）
写真１．ベルリンの壁（1991年7月9日現在）

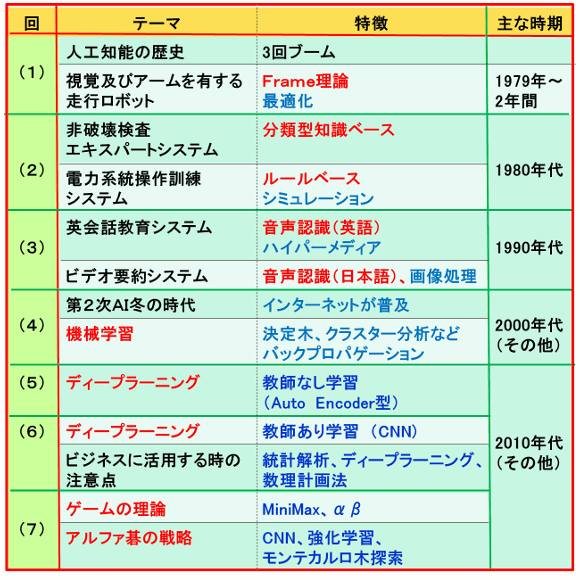

表１．「＜オージス総研をとりまく＞人工知能技術の過去と現在（項目）」
<オージス総研をとりまく>人工知能技術の過去と現在（項目）

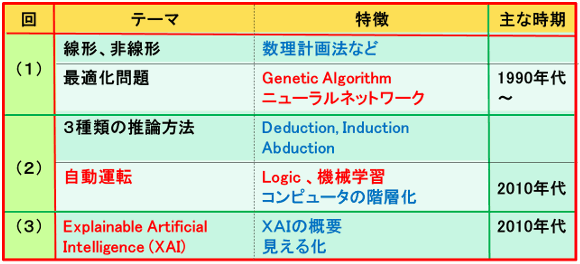

表２．「＜Part 2＞人工知能技術の過去と現在（項目）」
＜Part 2＞人工知能技術の過去と現在（項目）

※下記「記事一覧」からリンクが張られている。
